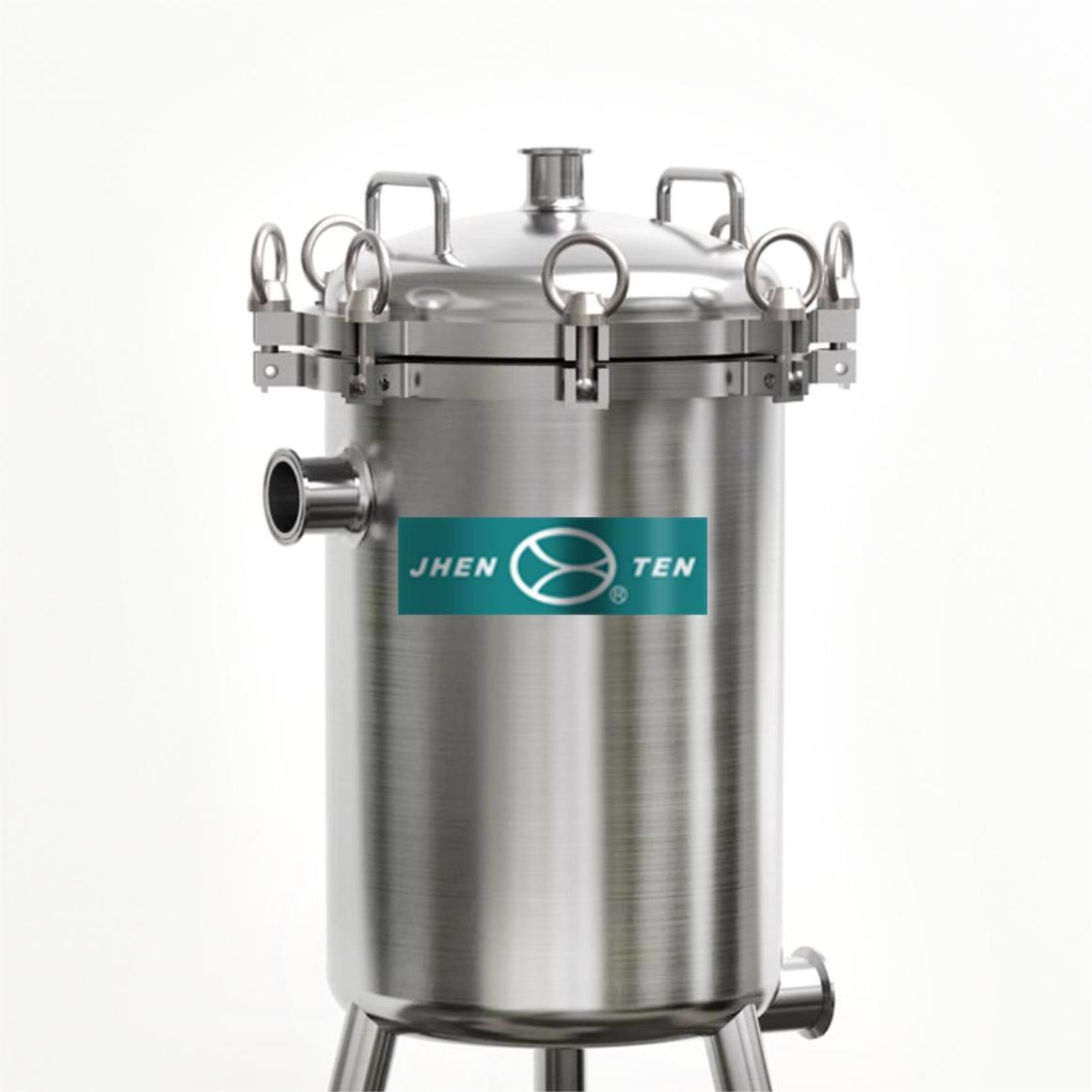

Característica del filtro de tipo de cesta
● El filtro de tipo de cesta JTGLF es un filtro de canasta pequeña mejorada que puede eliminar una pequeña cantidad de partículas sólidas en el líquido, también puede proteger el compresor, la bomba, los instrumentos y otros equipos para que funcionen normalmente.
● El filtro de tipo de cesta JTGLF adopta múltiples pasos de procesamiento de pulido para garantizar que la interfaz RA alcance 0.6um hasta el grado sanitario. Toda la superficie es espejo pulido.
Solicitud
● Al tipo de filtrado de partículas líquidas.
● Aceite comestible, bebida, filtración de vino.
● Filtro químico.
● Compresores, bombas, instrumentación y otros equipos prefiltrado y protección.
La característica del filtro de tipo de cesta
● La superficie interna y externa del filtro usando esmalte de espejo, interfaz RA que alcanza 0.6um cerca del nivel sanitario.
● La carcasa del filtro puede usar la conexión de la cemolt o la conexión rápida, fácil de operar. También es un diseño económico y práctico.
● Los filtros de tamaño pequeño instalan tuerca de ajuste en la parte inferior de la pierna.
Acabado superficial
Tipo de acabado | Pulido mecánico, pulido electrolítico, explosión de arena, decapado |
Precisión de pulido | Superficie interna RA≤0.6 μm, |
Condiciones de funcionamiento
Máx. Presión que funcione | 0.6MPA, 1.0MPA |
Max. Temperatura operativa. | 150 ℃ |
Material
Carcasa de filtro | SS304, SS316L |
Válvula de ventilación | SS304, SS316L |
Cáncamo | SS304 |
Cuchilla estabilizador | SS304 |
Anillo | EPDM, PTFE, Viton, silicona |
Conexión
Conexión de shell | Brida (Seamolt), TRI-CLAMP |
In-Outlet N1, N2 | Tri-cucharada |
Válvula de ventilación N3 (opcional) | 1.5 'tri-clamp |
DimensionParameters | 1 billet | ||
16 ' | 25 ' | 40 ' | |
A: Altura total (excluyendo el manómetro) | 800 | 1040 | 1170 |
B: La distancia de entrada a centro | 200 | 235 | 250 |
C: diámetro | Φ300 | Φ350 | Φ400 |
D1: La altura desde la entrada N1 hasta el suelo | 600 | 800 | 900 |
D2: La altura desde la salida n2 hasta el suelo | 250 | 300 | 300 |
Dimensión N1, N2 | 1.5 '/2 '/2.5 ' | ||
Los datos mencionados anteriormente son el estándar, puede personalizar de acuerdo con los requisitos del cliente.
Tabla de selección
Cantidad. Cesta de filtro | Tipo de cesta de filtro | Material de concha | Conexión | Anillo |
1L | 25 | 4 | L | E |
1l = 1pc | 16 = 16 'Cesta: φ256 × 254 | 4 = 304 | F = brida | E = EPDM |
25 = 25 'Cesta: φ312 × 375 | 6 = 316L | K = tri-clamp | P = PTFE | |
40 = 40 'Canasta: φ362 × 444 | L = hilo | V = Viton | ||
S = silicona |
