| Cantidad: | |
|---|---|

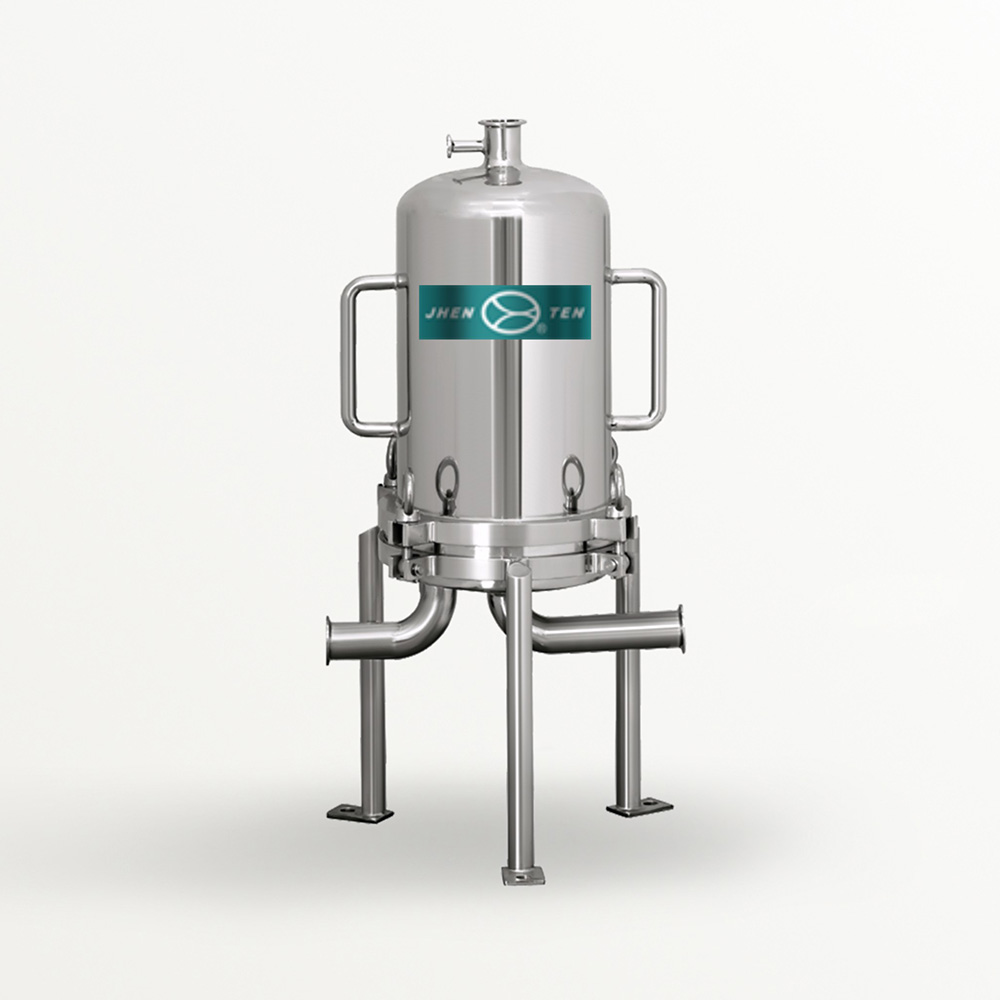

Característica del filtro sanitario de Multi Cartidge
● El filtro sanitario múltiple JTGLD múltiple puede cumplir con el requisito de caudal medio y pequeño.
● El diseño y la fabricación de la estructura de acuerdo con el grado sanitario. No es una esquina muerta, conoce 'gmp 'estándar, fácil de limpiar, drene a fondo, sin líquido residual.
● Para la aplicación de una limpieza muy dura, la placa frontal de fiter está hecha de limpieza desmontable de ángulo completo.
Solicitud
● Industria farmacéutica: todo tipo de antibióticos y otros líquidos
● Industria de alimentos y bebidas: vino, agua mineral, agua potable
● Industria de OI: fitención de inyección de agua de campo OI.
● Industria electrónica: acondicionamiento de agua de alta pureza.
● Industria química: todo tipo de solvente orgánico, ácido, lejía.
La característica del filtro sanitario múltiple carro
● El ultra alto nivel de pulido, la superficie interna pulida a 0.3 μm de AR. La superficie externa para alcanzar 0.4 μm, el pulido de nivel higiénico absoluto.

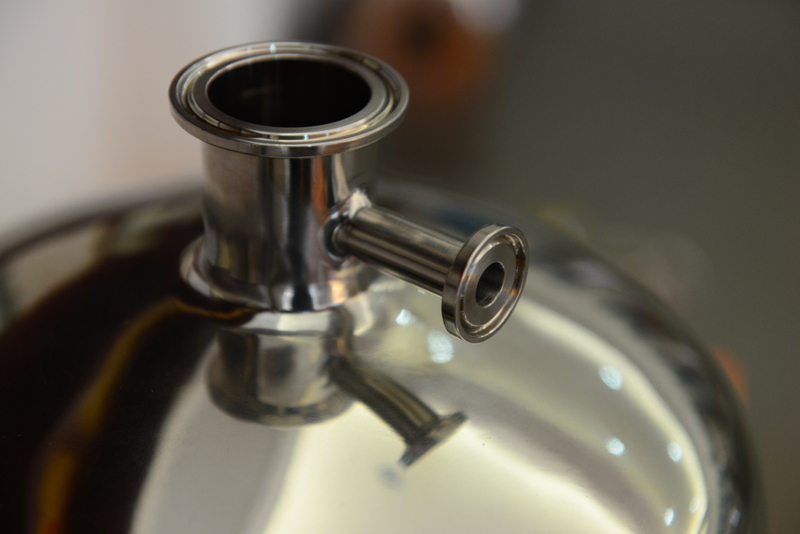

● La válvula de ventilación puede elegir rápido, puede desmontar completamente y no hay una esquina muerta de limpieza.
● La tuerca de ajuste de instalación de fiter de especificación pequeña en la parte inferior de la cuchilla del estabilizador, puede ajustar la altura del fiter, fácil de usar.
Condiciones de funcionamiento
Presión de operación máxima | 0.6MPA 、 1.0MPA |
Tempertura operativa máxima | 50 ℃ |
Desinfectar (Sanitatlon) | 121 ℃/30min 121 ℃/30min |
Material
Caparazón | SS304, SS316L, Dúplex SS, Titanium, Hastellkoy |
Válvula de ventilación/ drenaje | SS304 |
Cáncamo | SS304 |
Anillo | EPDM, ptfe.viton, silicona |
Conexión
Conexión de shell | Tri-clamp, brida |
N1 、 n2 en la salida | Tri-cucharada |
N3 Mango de presión (opción) | 1.5 Tri-cucharada |
Válvula de ventilación N4 (opción) | 112 hilo tri-clampm6 |
Válvula de drenaje N5 (opción) | 1/2 tri-clamp |
Conexión de cartuchos | 2221Py, 226 Tipo (saneamiento) Tipo de DOE (Industriai-Grade) |
Acabado superficial
Tipo de acabado | Pulido mecánico/electrolítico |
Precisión de pulido | 0.4um Surface Ra <04 μm |
Parámetros de dimensión
3R (4R) | 5R (6R) | 7R (8R) | ||||||||||
10 ° | 20 | 30 ° | 40 ° | 10 ° | 20 ° | 30 | 40 ° | 10 ° | 20 ° | 30 ° | 40 | |
A: altura total | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 | 805 | 1055 | 1305 | 1555 |
B: La distancia de entrada a centro | 160 | 160 | 200 | |||||||||
φ204 | φ235 | φ273 | ||||||||||
D: nuin2 la rom beinignt in-ounlet n1, n2 al suelo | 200 | 200 | 200 | |||||||||
En el tamaño N1 、 n2 | 1.5 ' | 2 ' | 2.5 ' | |||||||||
~!phoenix_var74_0!~ ~!phoenix_var74_1!~ ~!phoenix_var74_2!~
［Cantidad. de cartucho］ | ［Modelo de cartucho］ | ［ Conexión de cartuchos］ | ［ Material de carcasa］ | ［ Conexión en la salida］ | ［ Junta tórica］ |
5R | 20 | S | 4 | K | E |
3R = 3pcs | 10 = 10 'cartucho | S = 226#(Grado sanitario) | 4 = 304 | K = tri-clamp | E = EPDM |
5R = 5pcs | 20 = 20 'cartucho | T = 222#(grado sanitario) | 6 = 316L | ~!phoenix_var96_0!~ ~!phoenix_var96_1!~ | |
7R = 7 PCS | 30 = 30 ' Cartucho | D = DOE (Grado Industrial) | D = dúplex SS | V = Viton | |
9R = 9 PCS | 40 = 40 ' Cartucho | T = titanio | S = silicona | ||
12R = 12pcs | H = Hastelloy |
