Característica del filtro de líquido de precisión
● El filtro de líquido de precisión JTGJM es un flujo grande y el filtro de líquido sanitario múltiples cartuchos puede cumplir con los requisitos de diferentes tamaños de caudal.
● El diseño y la fabricación de la estructura están de acuerdo con la calificación sanitaria. No hay coner muerto, cumpliendo 'GMP'S Standard. Este producto es fácil de limpiar, agotando a fondo, no hay líquido residual.

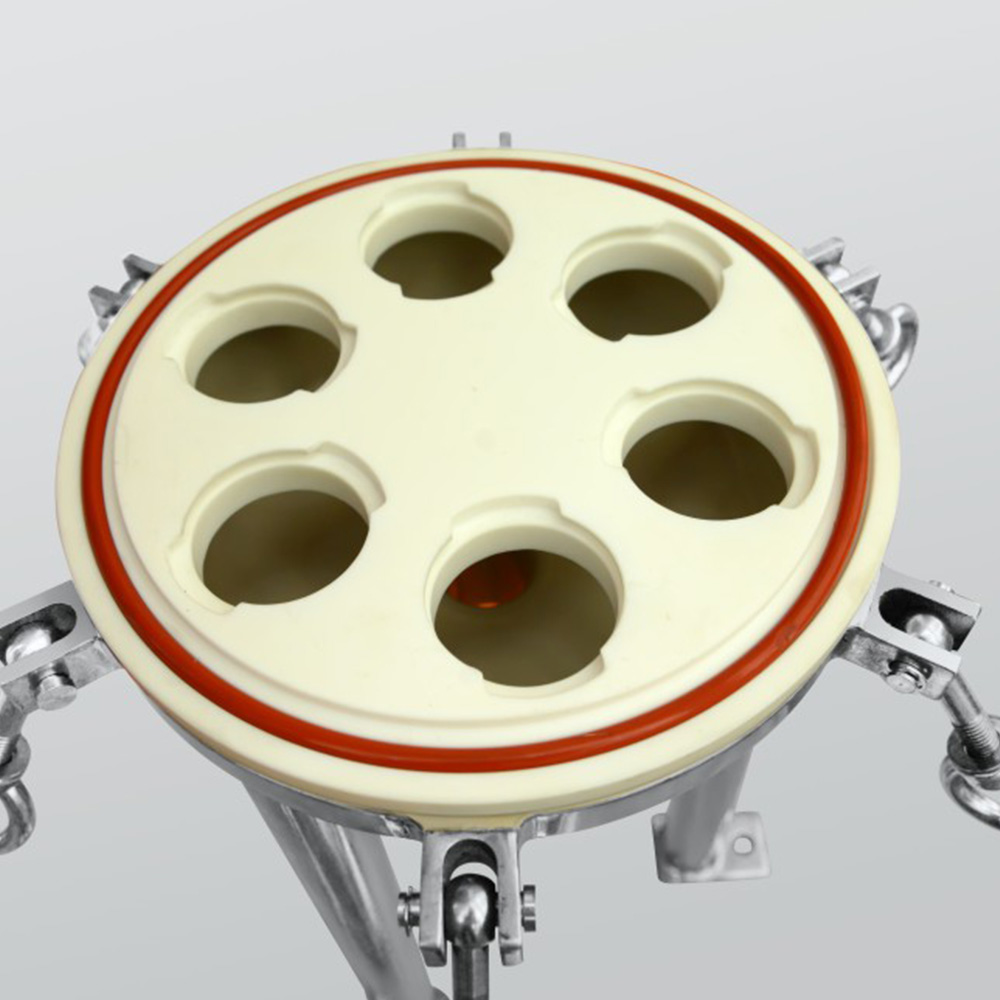

● Para una aplicación de limpieza estricta, la placa de la cara fiter se puede diseñar para desmontar para lograr la limpieza de ángulo completo.
Solicitud
● Industria farmacéutica: todo tipo de antibióticos y otras filtraciones líquidas.
● Industria de alimentos y bebidas: vino, agua mineral, iltración de agua para dhhinking.
● Industria petrolera: fitación por inyección de agua del campo petrolero.
● Industria electrónica: acondicionamiento de agua de alta pureza.
● Industria química: todo tipo de salvador orgánico, ácido, filtración de lejía.
La característica del filtro de líquido de precisión
● El nivel ultra alto de pulido, la superficie interna pulida a 0.3 μm de la superficie externa para alcanzar 0.4 μm, el pulido de nivel higiénico absoluto.
● Tratar con un flujo grande, el diseño compacto ahorra espacio
● El diseño del lado en la parte inferior fuera asegura que los Partles se puedan eliminar por completo al mismo tiempo, la salida tangente hace que las aguas residuales se descarguen a fondo y los trabajadores operen fácilmente.

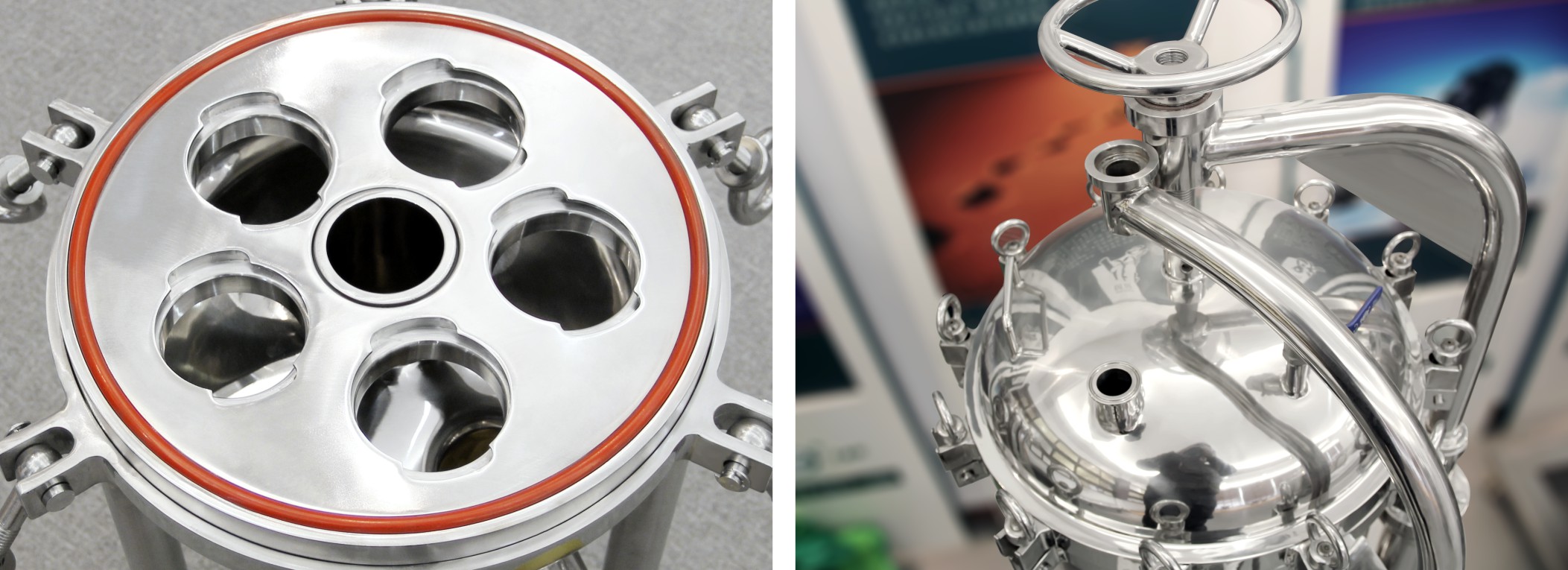

● Para más de 15 carcasa de fitadores de cartuchos, el brazo columpio y el ozovolio o el abrigo rápido son un diseño opcional para funcionar fácilmente. También es un diseño económico y práctico.
Condiciones de funcionamiento
Presión de operación máxima | 0.6MPA 、 1.0MPA |
Tempertura operativa máxima | 150 ℃ |
Desinfectar | 121 ℃/30min |
Acabado superficial
Tipo de acabado | Pulido mecánico/electrolítico, explosión de arena |
Precisión de pulido | Superficie interna RA≤0.3 μm, superficie exterior RA≤0.4 μm. |
Material
Caparazón | 304,316L, Dúplex SS, Titanium, Hasielloy |
Válvula de ventilación/ drenaje | 304、316L |
Cáncamo | 304 |
Cuchilla estabilizador | 304 |
Anillo | EPDM, PTFE, Viton, silicona |
Conexión
Conexión de shell | Brida (Seamolt) |
En la salida | Tri-cucharada |
N3 Mango de presión (opion) | 1.5 'tri-clamp |
Válvula de ventilación N4 (opion) | 1/2 'tri-clamp (menos de 12pcs) 3/4 ' tri-clamp (más de 15pcs) 1 'tri-clamp (más de 15pcs) |
Válvula de drenaje N5 (opción) | 1/2 'tri-clamp (menos de 12pcs) 3/4 ' tri-clamp (5pcs a 12pcs) 1 'tri-clamp (más de 15pcs) |
Conexión de cartuchos | 222#, 226# |
Mesa de selección JTGJM
Cantidad. de cartucho | Modelo de cartucho | Conexión de cartuchos | Material de concha | Conexión de entrada | Anillo | |
12R | 20 | s | 4 | K | E | |
3R = 3pcs | 21r = 21pcs | 20 = 20*cartucho | S = 226 Tipo | 4 = 304 | K = tri-clamp | E = EPDM |
5R = 5pes | 24R = 24 piezas | 30 = 30Cattridge | T = 222 Tipo | 6 = 316L | P = PTFE | |
7r = 7pcs | 36R = 36pcs | 40 = 40 ° Cartucho | D = dúplexss | V = Viton | ||
8R = BPCS | 42R = 42pcs | T = ttanium | S = silicona | |||
9R = 9pcs | 48R = 48pcs | H = Hastelloy | ||||
12R = 12pes | 56R = 56pcs | |||||
15R = 15pcs | ||||||
Parámetros de dimensión
3R (4R) | 5R (6R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
Una altura total | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B: la distancia de entrada a centro | 142 | 165 | ||||
C: diámetro de la cáscara | Φ204 | Φ250 | ||||
D1: la altura de la entrada al suelo | 540 | 660 | ||||
D2: la altura de la salida a la tierra | 300 | 300 | ||||
En la salida n1 、 n2 tamaño | 1.5 '/2 ' | 1.5 '/2 '/2.5 ' | ||||
(7R) | (8r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
Φ273 | Φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9R (10R) | 12R (11R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
Φ325 | Φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15R (18R) | (21R) | 24R (27/30R) | (36R) | (42R) | 48R (54R) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
Φ400 | Φ450 | Φ500 | Φ550 | Φ600 | Φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
