Característica del filtro de canasta
● El filtro de cesta JTGLL es un filtro de tubería más grande. El área de la filtración de malla es 2 ~ 3 veces más que el área del diámetro de la tubería. Es adecuado para el material con el mayor contenido de impurezas y la gran cantidad de circulación.
● El filtro de canasta JTGLL utilizando un proceso de pulido múltiple asegura que la superficie RA que alcanza 0.6um hasta el requisito de grado sanitario, la superficie del filtro se refleja.
Solicitud
● Al tipos de filtración de partículas de líquido.
● Filtración química.
La característica del filtro de canasta
● La superficie interna y externa es un espejo pulido, asegurando que la superficie de contacto líquida de material, la superficie de contacto, alcance 0.6 um hasta el requisito de grado sanitario.
● La carcasa del filtro puede usar la conexión de la cemolt o la conexión rápida, lo cual es conveniente para la operación. También es un diseño económico y práctico que es conveniente para la operación y económico y práctico.
Acabado superficial
Tipo de tratamiento | Pulido mecánico, electrolítico, explosión de arena, decapado |
Precisión de pulido | Superficie interna RA≤0.6 μm, |
Condiciones de funcionamiento
Max. Presión de funcionamiento | 0.6MPA 、 1.0MPA |
Max. Temperatura operativa. | 140 ℃ |
Material
Carcasa de filtro | SS304, SS316L |
Válvula de ventilación / válvula de drenaje | SS304, SS316L |
Cáncamo | SS304 |
Cuchilla estabilizador | SS304 |
Anillo | EPDM, PTFE, Viton, silicona |
Conexión
Conexión de shell | Brida (Seamolt) |
In-Outlet N1, N2 | Brida, hilo, tri-camisa |
Válvula de ventilación N3 (opcional) | 3/4 'hilo masculino |
Válvula de drenaje N4 (opcional) | 1 'hilo masculino |

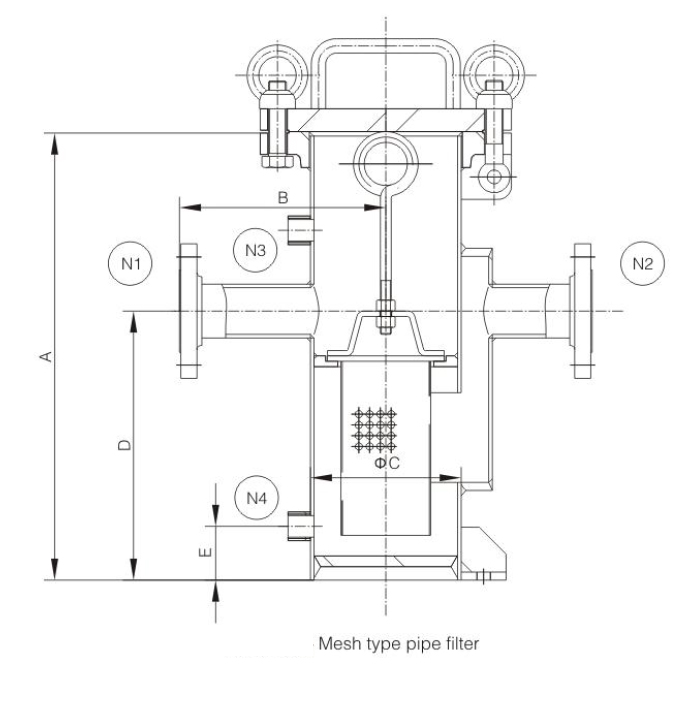

| Parámetros de dimensión | 1 L | |||
In-Outlet 2 ' | In-Outlet 3 ' | In-Outlet 4 ' | In-Outlet 5 ' | |
Una altura total | 500 | 580 | 670 | 830 |
B: la distancia de entrada a centro | 230 | 260 | 300 | |
C: diámetro de la cáscara | Φ6 ' | Φ10 ' | Φ14 ' | |
D: n1, n2 la altura de interno a tierra | 300 | 360 | 430 | 560 |
E: n4 la altura desde la válvula de drenaje hasta el suelo | 60 | |||
Los datos mencionados anteriormente son el estándar, puede personalizar de acuerdo con los requisitos del cliente.
Tabla de selección
| Cantidad. De cesta | Modelo de cesta | Material de concha | Conexión de entrada | Anillo |
1L | 30 | 4 | F | E |
1L = 1 Basket | 20 = Enutlet2 'Tamaño de la cesta de filtro: φ100 × 200 | 4 = 304 | F = brida | E = EPDM |
30 = Enutlet3 'Tamaño de la cesta de filtro: φ110 × 250 | 6 = 316L | K = tri-clamp | P = PTFE | |
40 = In-Outlet4 'Tamaño de la cesta de filtro: φ140 × 300 | L = hilo | V = Viton | ||
50 = Enutlet5 'Tamaño de la canasta de filtro: φ180 × 400 | S = silicona |
